共連れ防止システム

構造図

設置高さ 2.4m~3.5m
検知エリア 6m×5m
設置角度 45-90度
イメージセンサー 1/3 IL CCD イメージセンサー
画素数 最大41万画素
解像度 470TVL
最低照度 0.08Lux/F1.2
ビデオ出力 1.0Vp-pコンポジット,75Ω(BNC)
S/N比 52db以上(AGCオフ)
ガンマ補正 0.45
電子シャッター 自動(1/50(60)~1/100,000sec.)
ホワイトバランス ATW,3200°~10000°K
レンズ f3.6mm
動作温度 -20°~60°C
動作湿度 85%以下
赤外線LED 8個、850nm
サイズ 228×74×50mm
重量 700g
電源、消費電力 12Vdc,10W/1.5A

3Dカメラ方式による伴連れ検知システム(導入イメージ)

検出方式 ベクトル焦点法
検出精度 95%以上(当社基準による)
電源 Power over Ethernet IEEE 802.3 af
消費電力 制御ボックス 最大10W
検出ユニット 最大10W
起動時間 約45秒
本体重量 制御ボックス 約800g
検出ユニット 約220g
使用周囲温度 0~50℃
使用周囲湿度 80%RH以下 ただし結露無きこと
使用照度 100~20,000lx ※1 ただし人物の境界が映っていること
取付場所 制御ボックス 壁掛け/据え置き 屋内専用
検出ユニット 天井 屋内専用
取付高さ 検出ユニット 2.4m~4.0m 環境条件により性能が出ない場合があります
LAN配線 CAT5e以上 最大配線長:100m
Ethernet仕様 100Base-T(X) プロトコル:TCP/UDP(IPv4)、ARP、ICMP、HTTP
設置対象ドア 開き戸/自動ドア※2
表示灯 制御ボックス 電源(緑)、認証(緑)、正常通過(緑)、共連れ(赤)/複数滞在(赤点滅)、
起動時(全点灯)、異常(全点滅)、通信異常(赤・緑交互点滅)

検出ユニット 電源(緑)、正常通過(緑点滅)/共連れ(赤)/複数滞在(赤点滅)、起動時(橙)、
異常(橙点滅)、通信異常(赤・緑交互点滅)
結果表示はON/OFFをSW切替
入力端子 ※3 制御ボックス 認証 無電圧a/b接点
Wiegand 26/37bit対応(認証入力として使用)
開扉 無電圧a/b接点 付属のマグネットスイッチでも代用可
施錠
出力無効 ※4 共連れ①/② 複数滞在出力を無効
出力リセット 共連れ①/② 出力を止める
出力端子 ※3 制御ボックス 共連れ① MOS FETリレー
無電圧a/b接点
DC30V0.2A以内(抵抗負荷)
タイマは0.2秒~∞秒可変
共連れ②
正常通過
通過数 入室毎にパルス出力
解錠要求 ワンショット/タイマをSW切替
認証数 認証数をパルス出力
複数滞在 複数滞在中は連続出力 ※5
異常 検出不能と判断したとき出力される
その他 通過人数入力用テンキー 端子台 テンキーはオプション

検出ユニットによる伴連れ検知システム(導入イメージ)

特 徴

  • 赤外線センサー
  • ステータスLED内蔵
  • 信号処理組み込み
  • 人検知センサー
  • 高さレベル検知
  • 通行方向識別
  • 人の目に安全
TPS100 TPS200 TPS210
光電ビーム数 2 2 2
検知高さレベル 2 2 1
PNP出力 1 2 2
通行方向識別 No No Yes
テスト入力 Yes No No
光学データ 説明
センサー方式 2本赤外線ビーム三角測距センサー 約 880nm 波長使用
検知距離範囲 0.1~2.0m 物体表面状態により、若干変わる
トリガーレベル 0.3~2.0m 手動調整
検知距離精度 ±5mm
Kodakホワイトとグレーテストカードで、距離0.5m 時
±10mm
Kodak ホワイトとグレーテストカードで、距離 1.0m 時
±20mm
Kodak ホワイトとグレーテストカードで、距離 2.0m 時
検知距離繰り返し精度 <2% Kodak ホワイトテストカード
光電ビーム直径 <70mm 距離 1.1m
光電ビーム間隔 <22mm
耐外乱光(最大) 100,000Lux
最大検知速度 5m/s
電気データ
供給電源 / リップル 10~30VDC / Max.10%
消費電流 Max.60mA
コネクター
標準仕様: ESCHA picocon KP4(オス)
ビームインジケーター 2 個赤 LED 電源と検知状態
PNP 出力 1~2 出力電流 Max.50mA、短絡保護
その他
保護構造 IP65
使用温度範囲 -20℃~+65℃
外形寸法 150×48×26mm
材質
台座: ABS、黒 / 検知窓: PC、半透明黒
取付 ネジ 4 本

センサー方式による伴連れ検知システム(導入イメージ)

項目

仕様

定格

DC24V・0.5A

耐電圧

AC600V・1min電力間

絶緑抵抗

100MΩ以上DC500メガにて

耐水性

防水型。1P6)1

周囲温度

-10℃〜50℃

作動荷重

10〜l5kg/30

寸法公差

±3mm

部品

仕様

上板

①PVCシ-ト(べ-ジュ)1mm

下板

②PVCシ-ト(べ-ジュ)1mm

導電板(上下)

③特殊アルミ箔

―絶緑材

④ウレタンフオ-ム3mm

リード線

⑤VCTF(4x0.3)3000mm

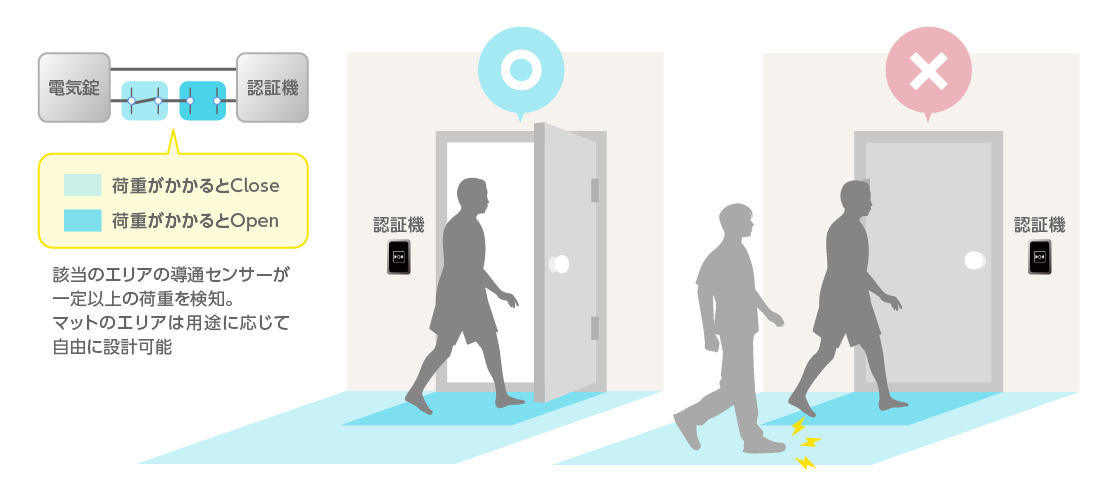

マット方式による伴連れ検知システム(導入イメージ)
